SX Diamond & SX LongLife

Die Spritzköpfe der SX Diamond Serie sind die nachhaltige Lösung von Robatech für den kontaktlosen Auftrag von nieder- bis mittelviskosen thermoplastischen Schmelzklebstoffen. Die langlebigen Auftragsköpfe sind flexibel einsetzbar und zeichnen sich durch ihre kleinen Einbaumasse sowie den präzisen Klebstoffauftrag mit perfektem Abrissverhalten aus.

Der SX Diamond und SX LongLife sind in der Basis identisch und unterscheiden sich einzig im Spritzelement. Die Spritzköpfe sind für den präzisen Punkt- und Raupenauftrag mit mittlerer bis schneller Geschwindigkeit geeignet. Dadurch und durch die kleinen Einbaumasse ist er ideal zum Nachrüsten und für Anlagen mit eingeschränkten Platzverhältnissen geeignet. Die Heissleim Auftragsköpfe sind modular und in verschiedenen Bauformen erhältlich und können flexibel auf die jeweilige Anwendung abgestimmt werden. Durch ihre Vielfältigkeit sind sie flexibel für unterschiedlichste Anwendungen in diversen Industrien wie zum Beispiel der Verpackungs- und grafischen Industrie einsetzbar.
Vorteile der Spritzköpfe SX Diamond – auf einen Blick
  • Kosteneffizient durch Langlebigkeit mit 50 bzw. 200 Millionen Betriebszyklen
  • Präziser Klebstoffauftrag mit sauberem Abriss auch bei hohen Geschwindigkeiten
  • Flexibel dank modularem Aufbau
  • Energieeffizient und sicher dank CoolTouch Isolierung
  • Keine Düsenverstopfungen dank integriertem Filter
  • Konstante Temperatur für höchste Klebstoffqualität
  • Optionaler Bottom-up Schutz für Anwendungen von unten nach oben
Dauerhaft, zuverlässig und präzise

Die speziell entwickelten Spritzelemente und das robuste Magnetventil machen die Auftragsköpfe besonders langlebig. Mittels des Magnetventils erzielt der doppelt wirkende, elektro-pneumatische Spritzkopf einen präzisen und gleichmässigen Klebstoffauftrag mit sauberem Abrissverhalten. Dank integriertem Filter im Heizblock werden Düsenverstopfungen verhindert und Düsenschäden sowie der Wärmeverlust durch einen Düsenschutz minimiert. Dadurch wird ein noch besseres Abrissverhalten erzielt und Betriebsunterbrüche reduziert.

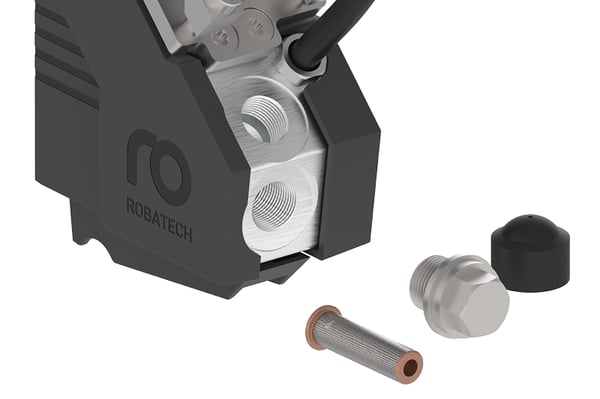

Integrierter Filter
Erhöhte Betriebssicherheit und reduzierte Kosten

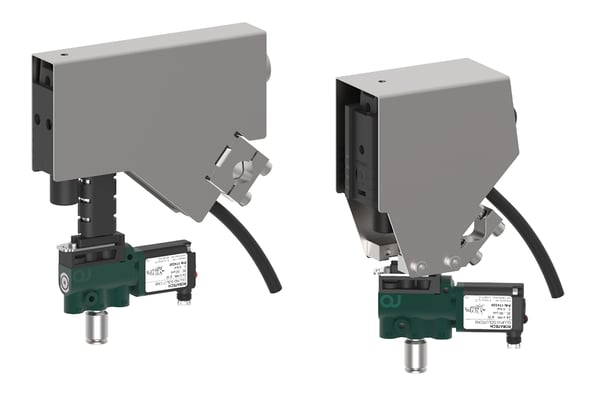

Mit der CoolTouch Isolation der Diamond Serie erhöht sich die Betriebssicherheit. Durch die Isolierung des Spritzkopfs sind die Bediener und zu beklebenden Produkte vor Hitze geschützt. Die hitzebeständige Isolation reduziert den Energieverbrauch und garantiert eine konstante Klebstofftemperatur, auch bei Zugluft von schnell laufenden Maschinen. Für Anwendungen von unten nach oben (bottom-up) gibt es einen speziellen Schutz, um den Spritzkopf vor Verschmutzungen zu schützen. Dies trägt zu einer längeren Lebensdauer und weniger Unterhaltsarbeiten bei.

Dank modularem Aufbau können die Auftragsköpfe in einer Vielzahl von unterschiedlichen Bauformen mit wählbaren Spritzelementen und Ventilköpfen genutzt werden. Dies ermöglicht eine exakte Abstimmung auf kundenspezifische Produktionsbedürfnisse. Als Bestandteil der Diamond Serie sind sie mit den meisten Robatech Auftragssystemen kompatibel. Dies vereinfacht die Integration in bereits bestehende Maschinen und reduziert die Ersatzteilkosten
.

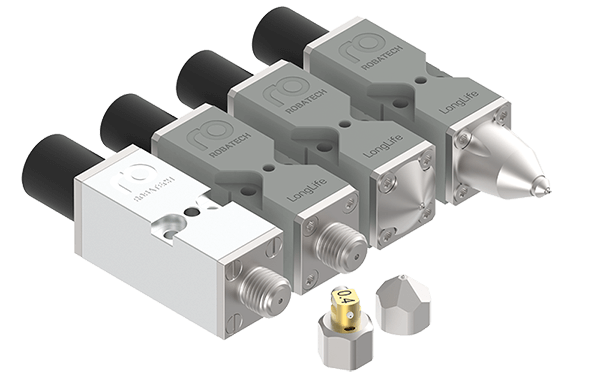

Spritzelemente
Technische Daten
  SX Diamond SX LongLife
Temperaturbereich 20 bis 200 °C
Klebstoffdruck Max. 75 bar
Klebstoff thermoplastische Klebstoffe
Klebstoffviskosität 500 bis 5 000 mPas
Betriebszyklen 50 Millionen Zyklen* 200 Millionen Zyklen* (296 / KV)
100 Mio. schaltungen* (NV)
Schaltfrequenz 120 Hz*/**
Klebstoffaustritt 5 ms*
Spritzelementbreite 18 mm
Düsen 296 / 294 296 / 294 / KV / NV / NV lang
Luftanschluss 6 bar, gereinigt und ungeölt
Versorgungsspannung 230 VAC (EN60204), 50/60 Hz
Versorgungsspannung Magnetventil 24 VDC / 8 W
Befestigung Für Welle ø 12mm, Flachstahl oder Befestigungsgewinde M5
Schalldruckpegel ca. 65 bis 70 dB(A)
Schutzart IP42 (IP55 als Option)

* Für Spritzelement und Ventil. Abhängig von Betriebsumgebung und -bedingungen (Klebstoff, Temperatur, Frequenz etc.)
** Dauerbelastung max. 50 Hz.
