Concept serisi sıcak tutkal eritme cihazları – modüler, verimli ve güvenli

Concept eritme cihazları Diamond, B ve C, termoplastik yapıştırıcıların uygulanması için farklı tank ebatları, pompa çeşitleri ve çok sayıda opsiyonel bileşen ile modüler yapıya sahiptir. Bu sayede birçok farklı uygulama ile uyumludur ve her zaman geliştirilebilir. Eritme cihazları manuel ve otomatik dolum olmak üzere iki ayrı alternatife sahiptir, enerji optimizasyonludur ve kullanımı güvenlidir. Concept serisi eritme cihazları mevcut sistemlere kolayca entegre edilebilir ve az bakım gerektirir.
Concept serisi sıcak tutkal eritme cihazları temelde aynı niteliklere sahiptir. Concept Diamond, B ve C arasında, dizayn ve farklı ek opsiyon olanakları konusunda farklılıklar vardır. Bu modüler yapı sayesinde eritme cihazları müşteri taleplerine optimum düzeyde uyarlanabilmekte ve maliyetleri düşürmektedir.

Concept serisinin Avantajları -
genel bakış

  • Düşük maliyetli ve modüler yapısı gereği esnek
  • Isıtıcı hortumlar ve uygulama kafaları için 1 ile 8 bağlantı alternatifi
  • Enerji açısından verimli ve CoolTouch izolasyonu sayesinde güvenli
  • Kolay kullanım ve bakım
  • Kolay entegrasyon
  • Uygulama kontrolü, dolum seviyesi denetimi, hacim kontrolü vs. gibi çok sayıda opsiyon.

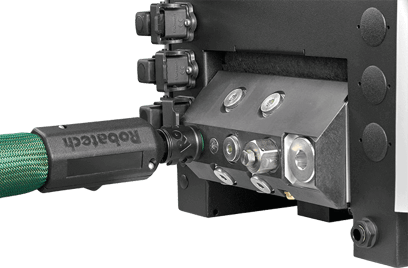

Modüler yapı ve kolay entegrasyon

Modüler yapı sayesinde cihaza (Concept Diamond, B veya C) göre maks. 8 ısıtma hortumu ve uygulama kafası bağlanabilir. Pompalarda genel olarak pistonlu pompa, Gerotor pompa ve dişli pompa arasında seçim yapılabilir. Pistonlu pompalar özellikle kesintili tutkal atımı yapan (belirli aralıklarla duran) uygulamalara yönelikken dişli ve Gerotor pompaları kesintisiz tutkal uygulaması ve hassas dozajlama için kullanılır.

Sıcak tutkal eritme cihazlarının kurulumu ve erişimi, manuel dolum için optimize edilmiş hortum ve 180° döndürülebilir hazne kapağı sayesinde oldukça kolaydır. Bu özellikler cihazları her montaj türü için uygun hale getirmektedir. Entegrasyon ve iletişim için farklı arayüz ve I/O sinyalleri vardır. Opsiyonel olarak uygulama denetimi de entegre edilebilir.

İzolasyonlu tutkallama cihazı
Enerji tüketimi ve bakımda verimlilik

Tüm Concept eritme cihazları izolasyonludur ve azaltılmış ısı kaybı sayesinde enerji tasarrufu sağlarlar. Tank, kolay temizlenebilmesi için FEP (perfloroetilenpropilen) yapışmaz kaplamalıdır ve ayrı bir sıcaklık ayarına sahip olması tutkalın yanmasını önler. Ayrıca tank ve pompa çıkışındaki filtreler, olası kirlenmelerin ısıtıcı hortum üzerinden uygulama kafasına ulaşması ve orada nozul tıkanıklığı oluşturması riskini minimize eder.

Anlaşılması kolay, güvenli ve pratik kullanım

Kumanda işlemi dilden bağımsız kontrol paneli (TRM) veya dokunmatik ekran (RobaVis) aracılığıyla gerçekleşir. Özelleştirilebilen ana ekrana ve görselleştirilmiş kullanıcı dostu bir arayüze sahip RobaVis, anlaşılabilir ve basit bir kullanıma olanak sağlar. Güncel çalışma durumu sürekli görüntülenir ve olay günlüğüne kaydedilir. Dokunmatik ekrandaki ek InfoPlus yazılımı ile tüketim ve çalışma verileri, örneğin önleyici bakım için, toplanıp değerlendirilerek analiz edilebilir.

CoolTouch izolasyonu güvenli bir kullanım sağlar ve yanma risklerini minimize eder. Azami çalışma güvenliği ve verimlilik için Concept serisi eritme cihazları opsiyonel olarak granül konveyörü (RobaFeed 3) ile otomatik olarak doldurulabilir. Sürekli dolum ile sabit bir tutkal miktarı sağlanır ve hazne kapağının açılmasından kaynaklanan yanma riski engellenir.

Kullanımı kolay dokunmatik ekran
Otomatik dolum (RobaFeed 3)
Temel özellikler

Concept Diamond

  • TankDepo büyüklükleri: 5, 8, 12, 18 ve 30 litre
  • Uygulama kafaları ve hortum için maks. 8 bağlantı seçeneği
  • İsteğe bağlı olarak Gerotor, pistonlu veya dişli pompa olarak yapılandırılabilir
  • Dokunmatik ekran üzerinden kolay ve pratik kullanım

Concept B

  • Tank büyüklükleri: 5, 8, 12, 18 ve 30 litre
  • Uygulama kafaları ve hortum için maks. 4 bağlantı seçeneği
  • İsteğe bağlı olarak Gerotor veya pistonlu pompa olarak yapılandırılabilir
  • Membran klavye ile dilden bağımsız kolay kullanım (opsiyonel dokunmatik ekran)

Concept C

  • Tank büyüklükleri: 5, 8 ve 12
  • Uygulama kafaları ve hortum için maks. 2 bağlantı seçeneği
  • İsteğe bağlı olarak Gerotor veya pistonlu pompa olarak yapılandırılabilir
  • Membran klavye ile dilden bağımsız kolay kullanım (opsiyonel dokunmatik ekran)
Teknik veriler

Concept Diamond

  Diamond 5 Diamond 8 Diamond 12 Diamond 18 Diamond 30
Tank hacmi 5 l 8 l 12 l 18 l 30 l
Eritme gücü* 5 kg/h 8 kg/h 12 kg/h 18 kg/h 30 kg/h
Tutkal tipi Granül ve bloklar (termoplastik)
Çalışma sıcaklığı 20 ila 200 °C
Isıtma süresi (160 °C)* Yakl. 30 dak.
Tutkal viskozitesi 100 ila 20'000 mPas
Isıtma hortumu bağlantıları 1 ila 8
Dolum Manuel ya da otomatik (RobaFeed 3)
Nakil pompası sayısı 1 1 1 ya da 2 1 ya da 2 1 ya da 2
Pompa tipi Piston, dişli çark ya da rotor pompaları
Besleme gerilimi 200 ila 400 V, 1-3 LNPE
Elektrik gücü 1.8 kW 3.0 kW 3.0 kW 4.5 kW 6.0 kW
Basınçlı hava beslemesi 6 bar, kuru, yağsız, ISO 8573-1 uyarınca, sınıf 4
Elektronik ICS-Net
Kumanda alanı Dokunmatik ekran (RobaVis)
Uygulama kumandası Opsiyonel AS-IK 10 ya da AS-IK 40
Ağırlık 34 kg 41 kg 54 kg 64 kg 95 kg
Güvenlik standardı CE, CSA

Concept B

  Concept B5 Concept B8 Concept B12 Concept B18 Concept B30
Tank hacmi 5 l 8 l 12 l 18 l 30 l
Eritme gücü* 5 kg/h 8 kg/h 12 kg/h 18 kg/h 30 kg/h
Tutkal tipi Granül ve bloklar (termoplastik)
Çalışma sıcaklığı 20 ila 200 °C
Isıtma süresi (160 °C)* Yakl. 30 dak.
Tutkal viskozitesi 100 ila 20'000 mPas
Isıtma hortumu bağlantıları 1 ila 4
Dolum Manuel ya da otomatik (RobaFeed 3)
Nakil pompası sayısı 1 1 1 ya da 2 1 ya da 2 1 ya da 2
Pompa tipi Piston ya da rotor pompaları
Besleme gerilimi 200 ila 400 V, 1-3 LNPE 200 ila 400 V, 3 LNPE
Elektrik gücü 1.8 kW 3.0 kW 3.0 kW 4.5 kW 6.0 kW
Basınçlı hava beslemesi 6 bar, kuru, yağsız, ISO 8573-1 uyarınca, sınıf 4
Elektronik CLS
Kumanda alanı Folientastatur (TRM) oder optional Dokunmatik ekran (RobaVis)
Uygulama kumandası Opsiyonel AS-IK 10 ya da AS-IK 40
Ağırlık 34 kg 41 kg 54 kg 64 kg 95 kg
Güvenlik standardı CE, CSA

Concept C

  Concept C5 Concept C8 Concept C12
Tank hacmi 5 l 8 l 12 l
Eritme gücü* 5 kg/h 8 kg/h 12 kg/h
Tutkal tipi Granül ve bloklar (termoplastik)
Çalışma sıcaklığı 20 ila 200 °C
Isıtma süresi (160 °C)* Yakl. 40 dak.
Tutkal viskozitesi 100 ila 20'000 mPas
Isıtma hortumu bağlantıları 1 ila 2
Dolum Manuel ya da otomatik (RobaFeed 3)
Nakil pompası sayısı 1 1 1
Pompa tipi Piston ya da rotor pompaları
Besleme gerilimi 200 ila 400 V, 1-3 LNPE
Elektrik gücü 1.8 kW 3.0 kW 3.0 kW
Basınçlı hava beslemesi 6 bar, kuru, yağsız, ISO 8573-1 uyarınca, sınıf 4
Elektronik CLS-C
Kumanda alanı Folyolu klavye (TRM) ya da opsiyonel dokunmatik ekran (RobaVis)
Uygulama kumandası Opsiyonel AS-IK 10
Ağırlık 34 kg 41 kg 54 kg
Güvenlik standardı CE, CSA
*Tutkal, viskozite ve 230 V AC’de sıcaklığa bağlıdır
