Ottimizzare la manutenzione con il corretto posizionamento delle pistole

author Maurizio De Cubellis, Responsabile vendite area Svizzera
Il posizionamento delle pistole applicatrici HM su una linea produttiva ha un impatto diretto sulle future operazioni di manutenzione. È quindi fondamentale affrontare insieme al costruttore dell’impianto, già in fase di progettazione, i dettagli chiave per un'installazione che predisponga alla manutenzione. In questo modo si eviterà che i tempi di fermo macchina per manutenzione non si protraggano inutilmente.


Posizionamento delle pistole Volta in un impianto di confezionamento per facilitarne la manutenzione

Nel definire il posizionamento di un sistema di applicazione adesivi, i costruttori macchine e il personale di manutenzione dell’utilizzatore hanno spesso priorità diverse. Mentre i progettisti tendono a privilegiare generalmente installazioni il più possibile compatte e salvaspazio, il personale di assistenza pone più l’attenzione su aspetti quali l'accessibilità e la facilità di manutenzione.



Applicazione dell’adesivo dal basso verso l’alto, dall’alto verso il basso o in orizzontale?

Nella pratica, un posizionamento orientato al risparmio può comportare che le pistole applichino l'adesivo dal basso verso l'alto (bottom up) sul substrato. Questa configurazione aumenta tuttavia sensibilmente gli interventi di manutenzione, poiché l'adesivo può colare sull'ugello di applicazione. A causa delle elevate temperature, l'adesivo brucia e forma una superficie solida e irregolare attorno all'ugello stesso. Per garantire la qualità dell'applicazione e non ridurre il ciclo di vita dell'ugello, è quindi necessaria una frequenza di pulizia sensibilmente più alta rispetto all'applicazione dall'alto verso il basso o in orizzontale.

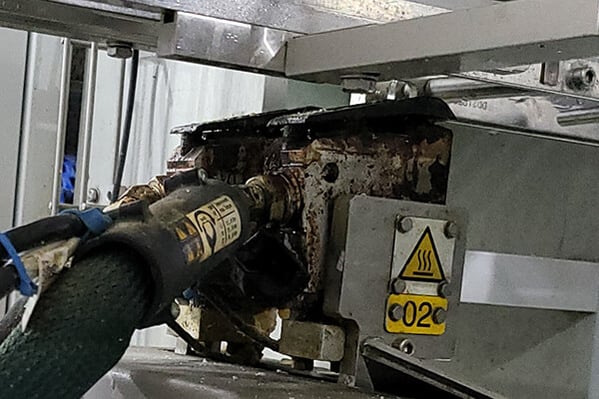

Due pistole coperte di adesivo carbonizzato nella configurazione dal basso verso l'alto.L'applicazione dell'adesivo dal basso verso l'alto richiede una maggiore manutenzione

Nel peggiore dei casi, l’adesivo che cola può persino danneggiare nell’elettrovalvola. In tal caso sostituirla, con conseguente fermo della produzione, è inevitabile

Suggerimento n. 1: già in fase di progettazione dell'impianto, assicurarsi di posizionare le pistole in modo che l'adesivo possa essere applicato dall'alto verso il basso sul substrato o lateralmente.



Quando l'applicazione dell'adesivo dal basso verso l’alto è inevitabile

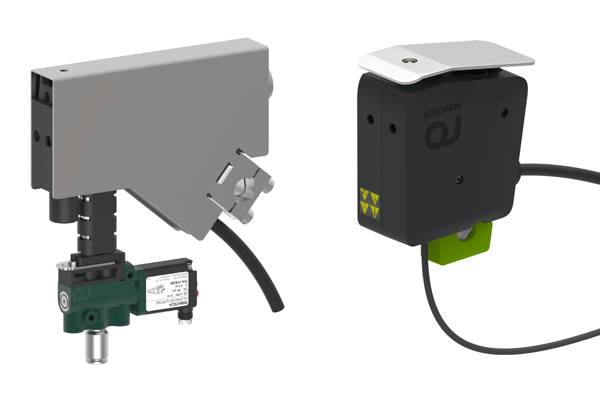

Le coperture bottom-up per pistole Robatech impediscono che l'adesivo che gocciola ostruisca l'ugello di applicazione.Coperture bottom-up per pistole pneumatiche (a sinistra) e magnetiche (a destra).

Se l'applicazione dell'adesivo dal basso verso l’alto non può essere evitata, è opportuno prevedere già in fase di progettazione una protezione specifica “bottom-up” della pistola erogatrice. Questa soluzione intercetta l'adesivo che eventualmente ricade per gocciolamento e lo convoglia lateralmente, oltre la pistola. Il presupposto per tale risultato è che la pistola sia montata con una inclinazione di circa 10° rispetto al substrato nella direzione di avanzamento del prodotto.

Disegno della testa di applicazione SpeedStar Compact installata con un angolo di 10° nella direzione di alimentazione del prodotto per l'applicazione di colla a caldo dal basso verso l'alto.

Suggerimento n. 2: quando si applica l'adesivo dal basso verso l’alto è consigliabile prevedere una copertura bottom-up e/o inclinare di 10° la pistola rispetto alla direzione di avanzamento, al fine di evitare il più possibile l’ostruzione dell'ugello e danni alla elettrovalvola.



Mantenere pulito l'impianto con un sistema di raccolta

Forse non sapevate che durante l'applicazione dell'adesivo a caldo si forma un filo sottilissimo, quasi invisibile, sull'ugello. Con il tempo questo filo genera una goccia o ciò che viene chiamato fra gli addetti ai lavori "capelli d'angelo". Per evitare di contaminare i prodotti o le parti in movimento dell'impianto di produzione, è importante prevedere l’installazione di una vaschetta di raccolta già in fase di progettazione del sistema.

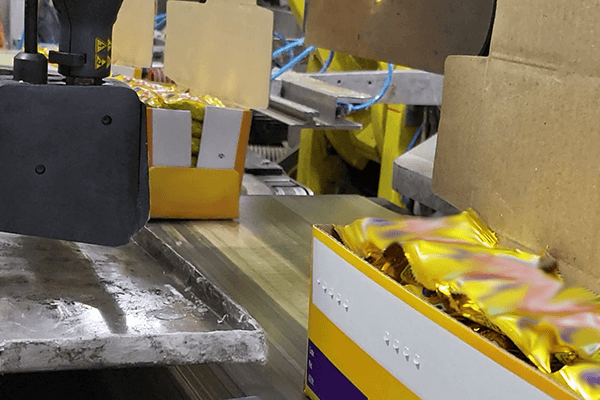

Contenitore di raccolta montato sotto una pistola modello Volta Robatech, utilizzata in un impianto di confezionamento.Vale la pena installare una vaschetta di raccolta che possa essere facilmente rimossa e rapidamente pulita periodicamente.

Suggerimenton. 3: montare le pistolein modo che le gocce o i filamenti che si staccano dall'ugello cadanodirettamente nella vaschetta di raccolta o in uno spazio appositamente designato.



Il supporto: un piccolo dettaglio che fa risparmiare tempo

Molti costruttori macchine fissano in maniera superficiale la pistola a un tondino d’acciaio. Per il personale di manutenzione ciò significa che, dopo la pulizia o la sostituzione, è necessario determinare nuovamente la posizione e l'inclinazione esatte della pistola tramite ripetuti tentativi con conseguente perdita di tempo. Inoltre, gli spazi ristretti nell'impianto possono rendere difficoltose tali attività di allineamento.

Il supporto in acciaio piatto rappresenta un'alternativa più pratica per la manutenzione. In questo caso, l'inclinazione e la posizione della pistola (tramite semplice tacca di regolazione) sono chiaramente visibili dopo la rimozione per manutenzione, permettendo un rimontaggio più semplice e veloce.

Suggerimento n. 4: Un supporto in acciaio piatto può semplificare e accelerare la rimozione e il rimontaggio durante la manutenzione.



Buona accessibilità o ingombro ridotto?

Pistola pneumatica durante un intervento di manutenzione nell'impianto di produzione.Grazie alla buona accessibilità, i manutentori possono svolgere rapidamente le proprie attività.

L'ugello di applicazione, il filtro, l'elettrovalvola e l'elemento di spruzzo sono i componenti soggetti a usura tipici di una pistola applicatrice pneumatica. Di conseguenza, l’installazione e la rimozione della pistola fanno parte della manutenzione quotidiana. Tuttavia, se lo spazio a disposizione è troppo limitato, tali operazioni possono complicarsi e richiedere tempi significativamente più lunghi.

Suggerimento n. 5: verificare insieme al costruttore macchina che sia previsto uno spazio sufficiente per gli interventi di manutenzione sulla pistola. Vale la pena sottolineare che le pistole elettriche richiedono meno manutenzione e sono allo stesso tempo più compatte, un vantaggio che favorisce sia progettazione che assistenza.



Il trucco del raccordo angolare

E se lo spazio è davvero molto limitato? In questi casi è possibile utilizzare un raccordo aria angolare. Esso consente l'installazione della valvola elettromagnetica con un angolo di 90°, creando così ulteriore spazio in macchine con vani stretti.

Pistola posizionata orizzontalmente grazie al raccordo aria angolareCon l'aiuto dei raccordi aria angolari è possibile posizionare le pistole in modo da risparmiare spazio

Suggerimento n. 6: in molti casi, un raccordo aria angolare migliora sensibilmente l'accessibilità alla valvola elettromagnetica e alla pistola. Offre inoltre ai progettisti ulteriori alternative per coniugare compattezza e facilità di manutenzione.

Suggerimento n. 7: ribadiamo il nostro consiglio: una pistola elettrica è naturalmente più compatta (non richiedendo elettrovalvola) e richiede meno manutenzione rispetto a una pneumatica.



Necessitate ulteriori suggerimenti per risparmiare sui costi nella progettazione degli impianti?

Richiedete la nostra guida gratuita alla progettazione di impianti con pistole HM! Scoprirete come prevenire gli errori più comuni nella configurazione e nell'installazione di un sistema di applicazione di adesivi HM e come ottimizzare l'applicazione colla in punti e tratti. Naturalmente, in questa guida abbiamo raccolto anche tutti i nostri suggerimenti per ridurre gli interventi di manutenzione.

REQUEST THE GUIDE




author

Maurizio De Cubellis, Responsabile vendite area Svizzera

Maurizio De Cubellis fornisce da 16 anni consulenza alle aziende svizzere in materia di applicazione industriale di adesivi. Ora mette a disposizione i suoi preziosi consigli in una guida pratica.
